4D-SY係列電動試壓泵產品概述

一、電動試壓泵產品概述:

  本公司生產的電動試壓泵（以下簡稱試壓泵)，適用於水或液壓油作介質，對各種壓力容器、．管道、閥門等進行壓力試驗，亦用於作液壓能源，提供所需要的壓力，適合於化工、建築、水暖、石油、煤炭、冶煉、造船等行業。

二、電動試壓泵性能特點：
  本公司生產的試壓泵具有結構緊湊、合理、操作省力、整機重量輕、維修方便、防鏽、電動試壓泵采用電機驅動，大大地提高工作效率等特點。
三、電動試壓泵注意事項：
1.使用前，先將開關順時針擰緊。
2.使用的工作介質須經100目/寸過濾網過濾後才能注入水箱，吸水口不能露出水麵。
3.不宜在有酸堿、腐蝕性物質的工作場所使用。
4.停止使用後，應用煤油或火油作介質過濾一下。
四、電動試壓泵結構：

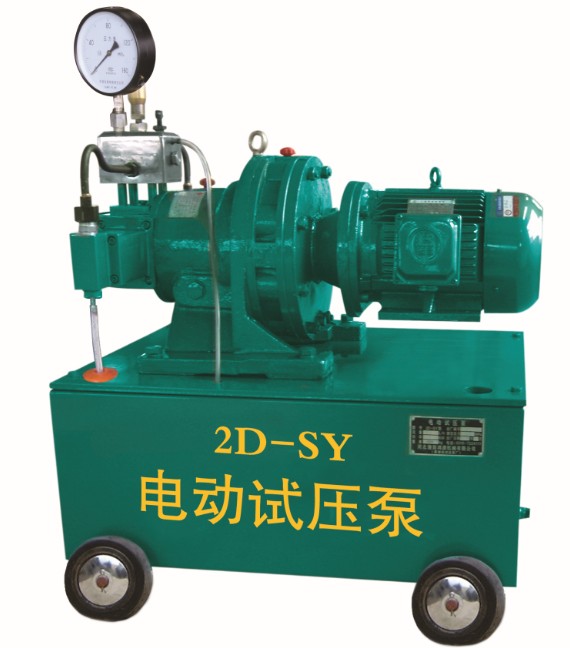

電動試壓泵由電機驅動進行工作，該機由泵體、開關、壓力表、水箱、電機等組成。

五、電動試壓泵工作原理：

1、檢查水箱中水位，連接電源線。
2.、順時針擰緊手輪開關。
3、按啟動按鈕，電機工作，當壓力表指針達到調定的額定壓力時，壓力不會上去。
4、試壓結束後，逆時針擰鬆開關，介質流回水箱。

六、電動試壓泵故障原因分析和排除：

1.壓力打不上來
a.檢查濾網上是否有垃圾，應清洗濾網。
b.水箱內吸水口是否露出液麵，應適當加水。
c.開關是否擰緊。
d.連接管不密封。
e.單向閥門閥口不密封，應拆下單向閥清洗。
2.噪音大
a.軸承損壞，應更換軸承。
b.柱塞頂死，應調鬆連接體襯套，適當擰鬆一轉。
C柱塞偶咬死（更換柱塞偶）。
3.壓力不穩定
a.開關未關死。
b.連接管不密封。
c.壓力表損壞，修理更換壓力表。
4.水吸不上來（見圖二）
a.將電機垂直倒置，鬆開件46上的三個內六角螺絲，用鐵絲或鐵釘輕輕地插入件49小孔內，使鋼球不吸附在件49上。
b.按a方法不能解決，則將件49拆下，更換不鏽鋼球或小彈簧。
七、電動試壓泵使用前操作：
1.先，檢查您所訂產品的製造廠、型號是否正確。
2.開箱後，根據裝箱單清點附件是否齊全。
3.在運輸中，電動試壓泵是否有損壞現象。
4.仔細閱讀說明書後，才能使用。
電動試壓泵的檢查：
(1)檢查電動試壓泵柱塞套中孔上的擦傷。如果電動試壓 已在ST-990或3375375試驗器上通過了密封性試驗,那麽柱塞套是可用的。如果滲漏量很大,就須更換柱塞及柱塞套。
(2)使用高倍數放大鏡檢查量孔內的毛刺、積炭和變形情況。當計量孔損壞後,電動試壓泵即不能正常工作。不要試圖用鋼絲、塞規等進行清理,應使用溶劑清洗。
(3)檢查燃油油道悶塞的鬆動情況以及柱塞套上有無裂紋。
(4)在黑色環帶區檢查電動試壓泵柱塞套的表麵有無損傷和平麵度如何。
有的電動試壓泵的柱塞套噴嘴頭端的油槽已被取消。
①在上藍之前應徹底清洗並吹幹柱塞套上的全部油膜。
②使用平板(是研磨平板)和"上藍劑"檢查平麵的平直度。
③如果發現損傷或不平應進行研磨修理。使用的研磨劑為A280號。
④不得在柱塞套和噴嘴頭的接觸表麵上使用砂布或鋼絲刷。
(5)如果5/16DSY型電動試壓泵過熱,柱塞套與電動試壓泵體間的密封墊圈可能熔化。
噴嘴頭緊帽將會產生鬆動,因此,可能會產生下麵幾個問題:
①潤滑油稀釋或DSY型電動試壓泵噴孔堵塞。
②DSY型電動試壓泵套筒或柱塞損壞。
(6)大容量柱塞套上的進油和回油孔比起標準柱塞套上的油孔約高1.27-1.65mm,在同一發動機上不能混合使用電動試壓泵和大容量電動試壓泵。
2.檢查電動試壓泵柱塞頂杆 如果柱塞頂杆磨損過大則應予更換。
3.檢查電動試壓泵柱塞與接管
 (1)仔細檢查有無金屬擦傷。通常這是阻滯或卡住可靠的標誌。
 (2)柱塞工作表麵的頂部、對麵的底部以及中間部位上的亮斑或表麵擦痕一般為搖臂側推力作用的正常結果。在這些部位如果沒有金屬剝落或可測磨損,柱塞可繼續使用。如果磨損過大,應將柱塞套和柱塞退回到康明斯修理廠配裝新的柱塞。
(3)柱塞運動長度上的細小條紋通常是由於防鏽滲透處理層厚度不一的結果。如果沒有明顯的表麵擦傷,可放心使用。
(4)檢查柱塞與接管壓配處的裂紋和鬆動情況。看能否用手轉動。
(5)可能在柱塞接管凸緣的彈簧接觸麵上發現磨損過大或損壞。
(6)檢查柱塞球窩的磨損或裂紋。
注意:操作時應小心,防止碰傷試壓泵柱塞,因柱塞一有損傷即可能報廢。
(7)檢查接近柱塞錐端的小外徑上的積炭。
(8)頂部限位DSY型電動試壓泵柱塞的卡滯一般可通過改用鍍鉻柱塞試壓泵得到解決。
(9)大容量柱塞偶件的識別標誌是,柱塞上有一個較寬的回油槽(6.73mm)。
注意:大容量柱塞可以用在大容量柱塞套中也可以用在標準柱塞套中。
(1)檢查閥座上的刻痕及毛刺。
①不要通過放人鋼球敲擊來修整止回球閥座。柱塞套的硬度與鋼球一樣,這樣做會損壞鋼球。
②如果鋼球座損壞,則更換柱塞套和柱塞偶件。
(2)如果發現鋼球有任何磨損或損傷,應該更換鋼球。
(3)檢查止回球閥座的深度。當鋼球放人時,鋼球高度不得超過套筒表麵以下。
5.檢查DSY型電動試壓泵
(1)檢查平衡量孔上的毛刺或其他問題。
(2)檢查進回油道,確保通暢。
(3)檢查噴嘴頭緊帽螺紋是否損壞。
(4)檢查o形圈安裝表麵上的刻痕或毛刺,這些刻痕或毛刺在安裝過程中會使O形圈損壞。
(5)檢查柱塞套配合表麵上的刻痕和毛刺。如果發現有損壞,應予研磨修理。
(6)檢查可調整量孔塞後麵的內徑。如果所用的油量孔擴孔針過長,該針可能穿過電動試壓泵體,其結果是造成潤滑油稀釋。
