DX68鎖管機

來源：www.91视频.com機械公司       作者：www.91视频.com編輯部      發布時間：2025-05-22 11:16:39      瀏覽次數：次

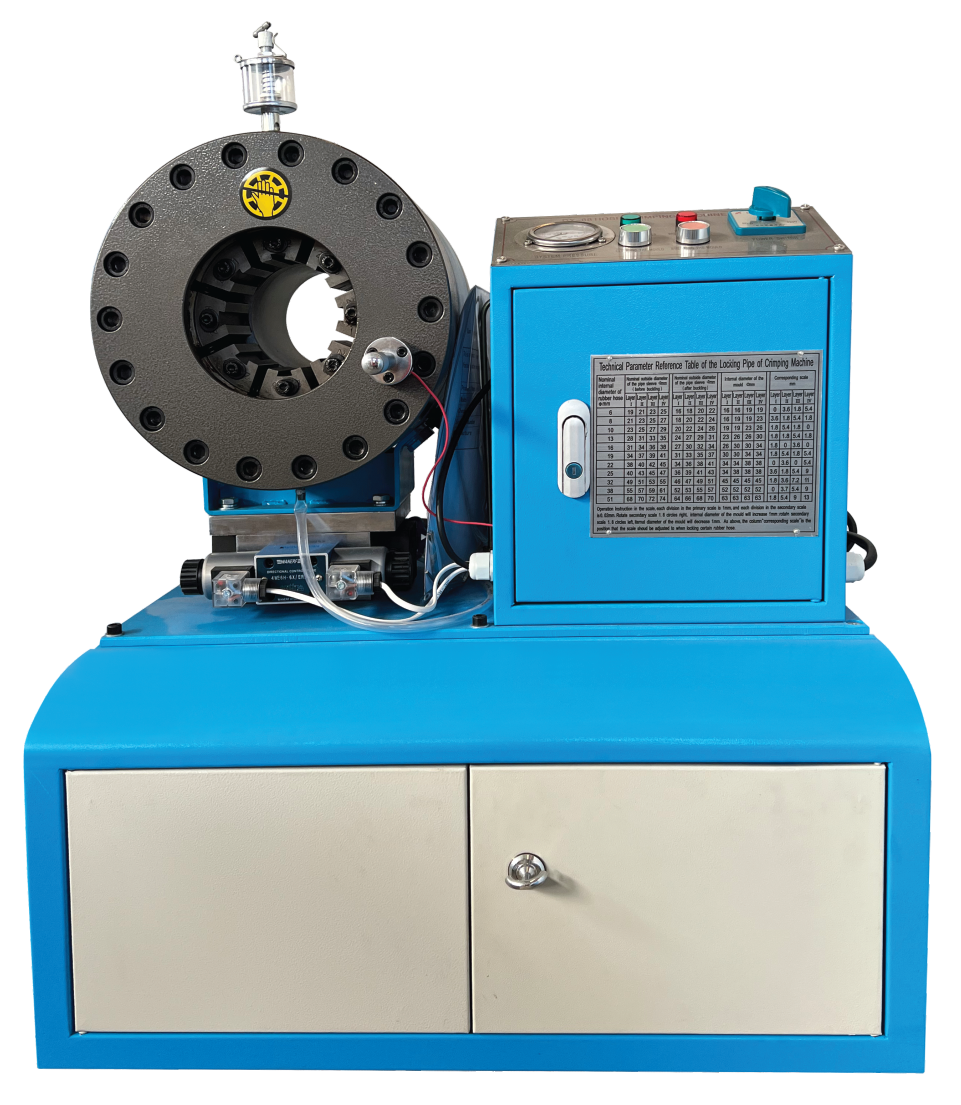

DX68鎖管機

DX68鎖管機|鎖管機|扣管機|膠管扣壓機|縮管機|液壓鎖管機

DX68型鎖管機主要用於對機械工程中高壓膠管總成的扣壓加工，也可扣壓雙向彎頭、特大彎頭及異型頭。

本機外形小巧輕便，力量大、噪聲低、易操作。扣壓量由標尺精密調節。雙斜麵八瓣模座配以高精度導向裝置，使模座等分更均勻。


二、主要技術特征


DX68鎖管機

扣壓範圍：Φ6~Φ51mm

標尺精度：0.02mm

最大張口：102mm

扣壓力：400T

額定壓力：31.5MPa

排量：2.2kw/220V，3kw/380V

重量：260kg

外型尺寸：670 × 430 × 950mm（長寬高）



三、安裝使用
1、1、加足長城牌46#抗磨液壓油79升，如室溫低於10℃，需添加10%變壓器油。
按機器要求接好電源，使電機旋向與電機上的旋向標誌一致，並作接地保護。
2、調整標尺
標尺用於調整扣壓量的大小。順時針調整扣壓量減小，逆時針調整扣壓量增大。標尺由標尺座上的三個內六角螺絲及三個彈簧與油缸端蓋連接在一起，用手拉動標尺（垂直於油缸端蓋方向），應能靈活離開油缸端蓋，鬆手後靠彈簧彈力複原，每次開機前應仔細檢查標尺伸縮是否靈活，引線連接是否可靠。
3、將標尺主尺旋至副尺0線以內，開機試運行，觀察各動作是否正常，若活塞往複運動時有爬行現象，應將油缸頂端的排氣螺釘擰鬆排氣。
4、 壓力調整
扣壓壓力與開模壓力由油缸後麵兩個旋鈕調整（見圖），順時針調整壓力增加，逆時針調整壓力減小（出廠時壓力已調好）。
5、 操作
根據所扣壓膠管的規格，按鎖管技術參數參考表選擇合適的模具安裝到模座上，並按表中數據調整好標尺位置即可鎖管。鎖管結束後，用卡尺測量扣壓後管套外徑尺寸是否符合參數參考表數據，如不符，則精調標尺，直至符合要求為止。因管套的生產廠家不同，其具體尺寸、材質、硬度等不盡相同，這些因素都會對鎖管結果造成不同程度的影響，因此，表中數據僅供參考，詳細數據以壓力試驗為依據。
四、注意事項
1、扣壓時要盡可能將接頭置於模具中心，不要壓在六角螺母上。
2、防止工具和其他異物進入鎖頭。
3、每次在工作完畢後必須使八塊模座張開到挺大程度，這樣可使彈簧處於張開狀態。否則將損壞彈簧。
4、工作時不要把手伸進鎖頭內。
5、維修時必須切斷電源。
五、維修保養 維護
油箱中的液壓油要經常檢查，發現油量不足要及時補油；油液汙染後要過濾或更換。
鎖頭要保持內部清潔，以免加工中雜物經模具進入鎖頭油缸，而影響正常使用。及時擦拭模具體中扣壓接頭時帶入的雜物，並要經常給模具體中加入適量的黃油進行潤滑。
六、承諾
從購買之日起半年內，對機器發生的故障保修。保修期間將免費修理（必要時更換）所有的配件故障。對於使用不當損壞或事故損壞的情況，不屬於免費修理範圍。


故障排除

故障內容
故障原因
排除方法

機器無動作
油箱未注油
按要求加注

電機旋向不對
調整兩條相線

電器故障
檢修電器

標尺損壞
標尺被螺釘緊固在油缸端麵上
按說明書調整標尺使其伸縮自如

標尺部位導線與標尺座
接通
重新連接標尺導線使其與標尺座絕緣

電器故障
檢修電路及電器元件

不扣壓
標尺導線斷開
重新接通標尺導線

係統壓力過低
調節扣壓調壓閥

電磁換向閥閥芯被異
物卡住
拆開電磁換向閥，
把閥芯用汽油清洗

電器故障
檢修電路

不開模
開模壓力過低
調節開模調壓閥

電器故障
檢修電路

油管破裂
更換油管

噪音大
安裝不穩
水平穩固安裝

液壓油過髒
過濾或更換

濾油器堵塞
汽油清洗濾油器

模座爬行
液壓油中氣體未排淨
適當擰鬆放氣螺釘，使油缸活塞退至挺後，排氣後再擰緊排氣螺釘

潤滑不好
模座工作斜麵塗黃油

漏油
接頭未旋緊
旋緊油管接頭

密封墊圈損壞
更換密封墊圈
